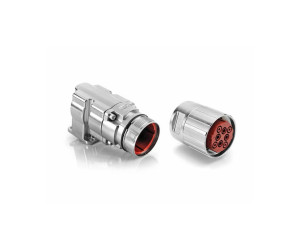

motion|grade - M40 Rundsteckverbinder
Die M40 Rundsteckverbinder unserer motion|grade Serie sind anerkannter Industriestandard für die kombinierte Signal- und Leistungsübertragung bis 75A. Die Metallsteckverbinder mit 360° Schirmung zeichnen sich durch ihre Robustheit und hohe Vibrationsfestigkeit aus.
Produkteigenschaften:
Wasserdichtigkeit nach Schutzklasse IP67 (min. 30min/1m) verriegelt
M40 Schraubverriegelung gemäß Marktstandard
Metallgehäuse mit optimaler 360° Schirmung
2 Kontaktanordnungen auf einer Baugröße von ⌀ 45mm
6- und 8-polig für kombinierte Signal- und Leistungsübertragung
Beide Polbilder inklusive Schutzleiterkontakt (PE)
Stromübertragung bis 75A bei 630V AC/DC
Gedrehte Kontakte mit Anschlussquerschnitt 0,75-10mm² / AWG 20-8
Optionale Verzinkung erhöht die Korrosionsbeständigkeit von 48h auf mind. 96h
Qualifiziert gemäß ECBT2 UL / Zertifikatsnummer E224856
Motion|grade ist hervorragend geeignet für die Drehgeberrückführung bei Servoantrieben bzw. Elektromotoren, findet aber auch im Bereich Industrie-Automation, Heavy Equipment und Erneuerbare Energien Anwendung. Die Verbindungslösungen sind steckkompatibel mit Wettbewerbsprodukten.
Häufig gestellte Fragen (FAQs)
Für eine vollständige Stückliste werden die folgenden Produkte benötigt:
Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Kupplung/Geräteteil)
Endhülse
Abhängig von der Anwendung: Schutzkappe
Crimpkontakte
Handcrimpwerkzeug oder pneumatisches Werkzeug
Haben Sie spezielle Anforderungen zwecks Anzahl der Kabelausgänge oder deren Durchmesser prüfen wir gerne die Realisierung einer Sonderversion auf Basis des Kabel-Datenblattes.
Standardweise kommen unsere motion|grade Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.
Unsere motion|grade Steckverbinder sind mit der Schutzklasse IP67 freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.
