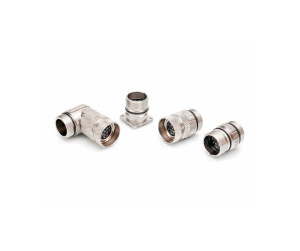

motion|grade - M23 Signal
Die M23 Signal Rundsteckverbinder unserer motion|grade Serie sind anerkannter Industriestandard für die kompakte Übertragung von Steuersignalen bis 10A.
Die Metallsteckverbinder mit 360° Schirmung zeichnen sich durch ihre Robustheit und hohe Vibrationsfestigkeit aus. Unsere Kunden haben die Wahl zwischen der Standard M23 Schraubverrieglung und dem marktkompatiblen Schnellverschluss "Checkmate".
Produkteigenschaften:
Wasserdichtigkeit nach Schutzklasse IP67 (min. 30min/1m) verriegelt
Metallgehäuse mit optimaler 360° Schirmung
4 Kontaktanordnungen auf einer Baugröße von ⌀ 26mm
Von 12- bis 19-polig für Signal- und Leistungsübertragung
Bestückung der Steckverbinder wahlweise mit Stift- oder Buchsenkontakten
Kodierte Polbilder (Standard ist E gegen P) für fehlerfreie Signalübertragung
Stromübertragung bis 10A bei 160V AC/DC
Gedrehte Kontakte mit Anschlussquerschnitt 0,10-0,75mm² / AWG 28-20
Optionale Verzinkung erhöht die Korrosionsbeständigkeit von 48h auf mind. 96h
Qualifiziert gemäß ECBT2 UL / Zertifikatsnummer E224856
Motion|grade ist hervorragend geeignet für die Drehgeberrückführung bei Servoantrieben bzw. Elektromotoren, findet aber auch im Bereich Industrie-Automation, Heavy Equipment und Erneuerbare Energien Anwendung. Die Verbindungslösungen sind steckkompatibel mit Wettbewerbsprodukten.
Häufig gestellte Fragen (FAQs)
Für eine vollständige Stückliste werden die folgenden Produkte benötigt:
Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Kupplung/Geräteteil)
bei Kupplungen und 90° Kabelsteckern: Endhülse
Abhängig von der Anwendung: Schutzkappe
Crimpkontakte
Handcrimpwerkzeug oder pneumatisches Werkzeug
M23 Signal bietet eine Geräteteil Version mit Tauchlötkontakten, z.B. MA1LKE1700-237F. Alternative Polbilder können Sie gerne bei uns unter industrial@amphenol.de anfragen. Unsere fliegenden Konfektionen mit Platinenstecker erlauben alternativ mehr Flexibiltät und Fehlertoleranz.
Kodierungen dienen bei M23 Signal Steckverbindern zur korrekten und fehlerfreien Signalübertragung. Diese zeigt sich allerdings nur als Stelle in der Teilenummer, eine mechanische Kodierung liegt nicht vor. Standardweise passen die Kodierungen E und P zusammen, weiter passen F mit S und G mit R. Eine korrekte Kombination lautet z.B. MA5CAE1200-S1 und MA5RAP1201.
Haben Sie spezielle Anforderungen zwecks Anzahl der Kabelausgänge oder deren Durchmesser prüfen wir gerne die Realisierung einer Sonderversion auf Basis des Kabel-Datenblattes.
Standardweise kommen unsere motion|grade Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.
Unsere motion|grade Steckverbinder sind mit der Schutzklasse IP67 freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.
