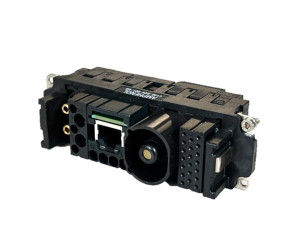

heavy|mate C146M Rechtecksteckverbinder

Die Rechtecksteckverbinder der Serie heavy|mate C146 M sind charakterisiert durch folgende Merkmale:

• Modulares System mit bis zu 7 Modulsteckplätzen (von 1pol - 20pol pro Modul)

• kostengünstiger Kunststoffrahmen

• bietet mehr Kombinationsmöglichkeiten als der übliche Marktstandard

• Kontakte sind sowohl mit Crimpanschluss als auch in Radsok Technologie verfügbar

• Bemessungsstrom 325 A

• Bemessungsspannung bis 1000 V

Steckverbinder dieser Serie dürfen unter Spannung, jedoch nicht unter Strom betätigt werden. Werden die Steckverbinder unter Last gesteckt und getrennt, ist der Strom auf 10 % des Bemessungsstroms zu begrenzen.

Für die Einsätze der Serie heavy|mate M werden die hohen Gehäusebauformen empfohlen. Leere Modulplätze sind durch Blindmodule aufzufüllen. Drehmoment für PE-Anschluss 1,8 Nm.

Systemvorteile:

• Viele Kombinationsmöglichkeiten

• Inverse Bestückung möglich

• Bemessungsspannung bis 1000 V

• Kostengünstig
