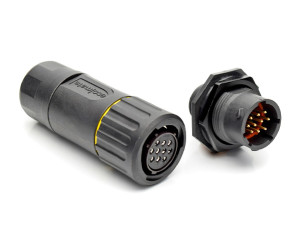

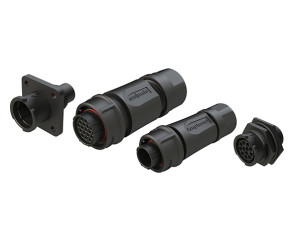

eco|mate - Aquarius Familie

Zu einer vollständigen Lösung werden die folgenden Komponenten benötigt:

• Kabelsteckverbinder und Geräteteil des gegenteiligen Geschlechts (Kupplung / Geräteteil)

• Bei Flanschgeräteteilen: Flanschdichtung

• Bei Endcap-Versionen: Blindstopfen, wenn nötig

• Abhängig von der Anwendung: Schutzkappe

• Crimpkontakte

• Handcrimpwerkzeug oder pneumatisches Werkzeug

An der Rückseite der Geräteteile befindet sich ein Gewinde. Auf dieses lassen sich die Standard Endhülsen aufschrauben und damit eine Wanddurchführung realisieren. Voraussetzung für eine Dichtigkeit gemäß IP67/IP69K ist der O-Ring der sich standardmäßig am Geräteteil befindet.

Die eco|mate Aquarius Serie bietet Geräteteile inklusive Tauchlötkontakte zur direkten Anbindung auf der Leiterplatte. Hierbei wird zwischen Versionen mit oder ohne einen zusätzlichen Platinen-Rastclip unterschieden. Die Teilenummern finden Sie in unserem Webshop oder auf Anfrage.

Unseren Kunden stehen zwei Kontaktarten zur Auswahl:

• Gestanzte Kontakte werden am Band geliefert und eignen sich besonders zur automatisierten Verarbeitung und sind dabei recht kostengünstig in der Beschaffung. Außerdem haben Sie eine erhöhte Vibrationsfestigkeit.

• In besonders rauen Umgebungen empfehlen wir die hochwertigeren gedrehten Kontakte. Diese sind stabiler und können mehr Strom übertragen.

Beide Kontaktarten sind mit verschiedenen Beschichtungen verfügbar (Zinn, Silber, Gold in verschiedenen Schichtdicken).

Es wurde eine optimierte Version der gestanzten Kontakte in das Standardportfolio aufgenommen. Anstelle von zwei Griffzapfen (Code "1", z.B. SS16M1F) kommt die neue Version mit drei Griffzapfen und verspricht eine verbesserte Zugfestigkeit (Code "2", z.B. SS16M2F). Eine Abkündigung der ursprünglichen Version ist derzeit nicht geplant, beide Varianten sind weiterhin verfügbar. Die Versionen sind austauschbar, untereinander kompatibel und es können die gleichen Handcrimpwerkzeuge verwendet werden.

Die Blindstopfen AT13-204-2005 / A114017 sind dafür vorgesehen Steckverbinder mit Einzeladerabdichtungen von hinten abzudichten sollten nicht alle Kontaktplätze benötigt werden. Bitte beachten Sie für weitere Details die eco|mate RM Aufbauanleitung. Die Blindstopfen können nicht für eine mechanische Kodierung genutzt werden.

Bei den Kunststoffsteckverbindern der eco|mate Aquarius Serie besteht grundsätzlich keine Gefahr der Korrosion. Eine Ausnahme ist die Kontermutter der Geräteteile ohne Flansch. Diese ist aus Metall und mit 48h Beständigkeit freigegeben.

Im eco|mate Aquarius Portfolio gibt es aktuell noch keine 90° Endhülsen. Alternativ können jedoch die 90° Endhülsen der eco|mate RM Serie auf das Gewinde der Rückseite aufgeschraubt werden. Allerdings wird hierfür ein zusätzlicher O-Ring benötigt. Darüber hinaus gibt es die Möglichkeit einer 90° Umspritzung. Wenn das interessant klingt, kontaktieren Sie uns gerne.

Repräsentative Prüfung nach ISO 4892-3 / Cycle 1, mind. 1000h mit 0,76 W/m2 UV Belastung wechselnd bei Hitze und Feuchtigkeit, minimale Verfärbungen können auftreten, keine signifikante Beschädigung des Materials oder Einschränkung der Funktionalität

• Freigabe Vibration gemäß MIL-STD-1344,2005.1 (10..2000Hz, konstante Amplitude 1,7mm, konstante Beschleunigung 10g, 4h pro Achse)

• Freigabe Schock gemäß MIL-STD-1344,2004 (6 Schocks jeweils in beide Richtungen auf allen 3 Achsen, 11ms halb-Sinus-förmig mit max. Beschleunigung 50g, keine elektrische Unterbrechung >1μs)
