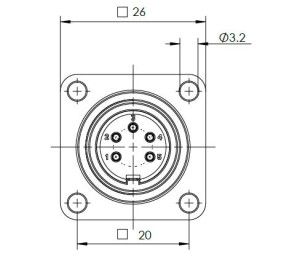

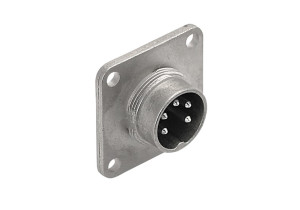

C091 31S004 100 2 U

Zu einer vollständigen Lösung werden die folgenden Komponenten benötigt:

• Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Dose/Geräteteil)

• Lösewerkzeug FH 0300 091 und Montageschlüssel N 45 091 000 1

• abhängig von der Anwendung: Schutzdeckel

Bei Crimp-Ausführungen müssen die Crimpkontakte und das Crimpwerkzeug separat dazu bestellt werden.

Wir besitzen langjährige Erfahrung mit der Entwicklung und Produktion von Kabelkonfektionen und kompletter Baugruppen, speziell auf der Geräteseite (Verteilerboxen, Leiterplatten, Deckel). Schreiben Sie uns an industrial@amphenol.de und lassen Sie sich gerne beraten!

Neben 180° Tauchlötkontakten in drei Längenvarianten gibt es Möglichkeiten zur 90° Anbindung, unter anderem mit einem Flansch der direkt auf die Leiterplatte gesetzt werden kann. Weiter bieten wir eine Lösung bei der die Leiterplatte nur in die Rückseite des Geräteteils eingeschoben werden muss (auf Anfrage). Unsere fliegende Konfektionen mit Platinenstecker erlauben alternativ mehr Flexibilität und Fehlertoleranz.

Die M16D Serie bietet etablierte Lösungen für eine effektive Schirmfähigkeit. Dafür spricht die Freigabe gemäß der AISG Norm und der jahrelange Einsatz bei empfindlichen Mobilfunkantennen in hohen Stückzahlen. Bei den M16D Kabelsteckverbindern wird der Schirm mittels Schirmklemme an das Gehäuse geben. So kann eine Dämpfung von etwa 30db erreicht werden. Bei der optimierten M16D+ Variante wird mithilfe eines Schirmrings eine 360° Schirmung mit 40db Dämpfung erreicht.

Mit M16D und D+ Steckverbindungen kann bei Lötanschluss und Goldbeschichtung eine Datenübertragungsrate gemäß CAT5 (10-100 Mbps / 100 MHz) erreicht werden. Somit eignet sich die Serie nicht nur für die Power- und Signal- sondern auch Datenübertragung. Unsere Steckverbinder werden beispielsweise im Bereich Kamera- und Überwachungstechnik eingesetzt. Bei höheren Anforderungen an die Übertragungsrate verweisen wir gerne auf unsere sensor|mate M8/M12 Steckverbinder.

Auch wenn beim Crimpanschluss der Übergangswiderstand minimal erhöht ist hat sich die Anschlusstechnik gegenüber dem Löten etabliert. Vor allem bei hohen Stückzahlen lohnt sich die Investition in Crimpautomaten in Sachen Materialkosten, Arbeitsaufwand und Qualitätssicherung. Wir haben langjährige Erfahrung mit der Crimptechnik und bieten serienübergreifend ein breites Portfolio an Crimpkontakten, gedreht und gestanzt, lose und als Bandware.

Durch Umwelteinflüsse kommt es häufig zur Oxidation an der Oberfläche von silber-beschichteten Kontakten, welche sich durch eine dunkle Färbung zeigt. Die Oxidschicht hat keine Auswirkung auf die Funktionalität und wird beim Stecken automatisch abgerieben. In Benutzung brennt die Oxidschicht gewöhnlich bei einer Belastung > 24V bzw. 200-300mA durch. Fließen kleinere Ströme empfehlen wir gold-beschichtete Kontakte um den Übergangswiderstand langfristig gering zu halten.

Standardweise kommen unsere M16D Steckverbinder mit silberfarbenem Metallgehäuse. Alternativ prüfen wir bei entsprechenden Abnahmemengen eine farbliche Anpassung der verschiedenen Komponenten in der gewünschten Farbe.

Unsere M16 Geräteteile können alternativ zur Ringmutter auch mit einer SW20 Sechskantmutter ausgestattet werden (Teilenummer T 0422 060 9). Bei entsprechenden Abnahmemengen liefern wir das Bauteil auch gerne direkt mit Sechskantmutter.

Neben den Standard 5 und 7 Pol Kontaktlayout gibt es jeweils zusätzlich die Stereo Versionen. Historisch wurden diese zur Übertragung von Ton genutzt, heute setzt man aber meist andere Lösungen ein. Anwendungstypisch ist der Lötanschluss, daher sind diese Polbilder nicht mit Crimpkontakten verfügbar. Mit den Stereo Polbilder kann bspw. eine mechanische Kodierung (Poka Yoke) realisiert werden.

Bei einem Transfer der Produktionsstätte wurde im Jahr 2010 das "U" am Ende der Teilenummer zur eindeutigen Rückverfolgbarkeit eingeführt. Dimensionen, Material und technische Funktion blieben bei dem Prozess vollkommen unverändert. Heute ist das "U" unabhängig von der Supply Chain fester Bestandteil der Teilenummer.

Unsere M16D Steckverbinder sind mit der Schutzklasse IP67/IP69K freigegeben und damit wasserdicht. Die Anforderung 30min bei 1m Wassertiefe ist hierbei nur eine Mindestanforderung. Auf Wunsch prüfen wir die Dichtigkeit auf spezielle Wassertiefen und Verweildauern.

Die Produkte der M16D Serie haben die folgenden Freigaben:

• Freigabe Vibration gemäß IEC 60512-6-4 (10..50Hz, konstante Amplitude 0,35mm, 50..2000Hz mit konstanter Beschleunigung 5g, 2h pro Achse)

• Freigabe Schock gemäß IEC 60512-6-3 (18 Schocks jeweils in beide Richtungen auf allen 3 Achsen, 11ms halb-Sinus-förmig mit max. Beschleunigung 50g, keine elektrische Unterbrechung >1μs)
