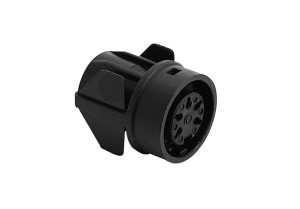

T 3371 500 U
![T 3371 500 U](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/61344166b8-1710223609/ppr-v-industry-0400-sales-website-ppr-march-t-3521-500-u-300x.jpg)

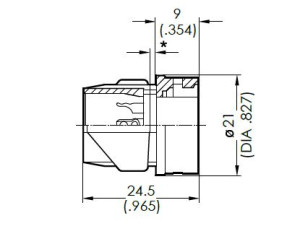

![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/5ed2f4946e-1724495029/dim-c-users-nlang-nextcloud-desktop-dimensions-dim-c091-t3271500u-fam-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/d6f5b13fff-1719669979/pol-c-users-nlang-nextcloud-desktop-polbilder-pol-c091-5-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/d8fcc05961-1724495029/der-c-users-nlang-nextcloud-desktop-derating-der-c091-5-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/61344166b8-1710223609/ppr-v-industry-0400-sales-website-ppr-march-t-3521-500-u-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/5ed2f4946e-1724495029/dim-c-users-nlang-nextcloud-desktop-dimensions-dim-c091-t3271500u-fam-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/d6f5b13fff-1719669979/pol-c-users-nlang-nextcloud-desktop-polbilder-pol-c091-5-300x.jpg)
![Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40](https://www.amphenol-industrial.de/media/pages/produkte/c091/c091-b/geratedose-5-polig-t3371500u/d8fcc05961-1724495029/der-c-users-nlang-nextcloud-desktop-derating-der-c091-5-300x.jpg)
Produktbezeichnung: | Gerätedose; Snap-In Montage; 5 Pol; Löten; Silber; IP40 |

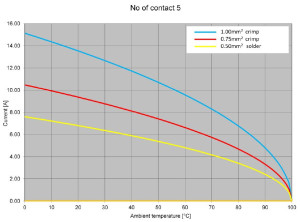

Bemessungsstrom (40 °C) | 7 A |
Polzahl (ohne PE) | 5 |
Bemessungsspannung | 300 V |
IP-Schutzklasse gesteckt | IP40 |
Produktverfügbarkeit |
Liefereinheit: | 100 Stück |
Mind. Bestellmenge: | 100 Stück |
Einzelpreis: | 1,93 € |
Gesamtpreis zzgl. MwSt.: | 193,00 € |
Technische Daten
Teilekategorie | Gerätedose |
Geschlecht | weiblich |
Verriegelungssystem | Bajonettring |
Montage Geräteteil | Einloch Snap-In Montage |
untere Grenztemperatur | -40 GC |
obere Grenztemperatur | 100 GC |
IP-Schutzklasse gesteckt | IP40 |
Bemessungsspannung | 300 V |
Bemessungsstrom (40 °C) | 7 A |
Kontaktoberfläche | Silber |

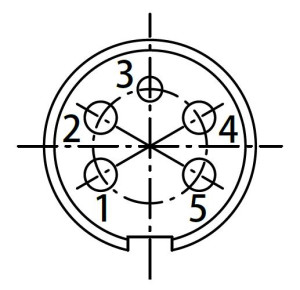

Polzahl (ohne PE) | 5 |
min. Anschlußquerschnitt | 0.05 |
max. Anschlußquerschnitt | 0.5 |
Schirmung | nein |
Teilenummer Schutzkappe | N.A. |
Kommentare | Matching Coupling Connectors |
Häufige Fragen (FAQs)
Zu einer vollständigen Lösung werden die folgenden Komponenten benötigt:
Kabelsteckverbinder und Gegenstück des gegenteiligen Geschlechts (Dose/Geräteteil)
Lösewerkzeug FH 0300 091 und Montageschlüssel N 45 091 000 1
abhängig von der Anwendung: Schutzdeckel
Bei Crimp-Ausführungen müssen die Crimpkontakte und das Crimpwerkzeug separat dazu bestellt werden.
Wir besitzen langjährige Erfahrung mit der Entwicklung und Produktion von Kabelkonfektionen und kompletter Baugruppen, speziell auf der Geräteseite (Verteilerboxen, Leiterplatten, Deckel). Schreiben Sie uns an industrial@amphenol.de und lassen Sie sich gerne beraten!
M16B beinhaltet Lösungen zur 90° Anbindung mit einem Flansch der direkt auf die Leiterplatte gesetzt werden kann. Auf Anfrage prüfen wir gerne die Realisierung von Versionen mit 180° Tauchlötkontakten. Unsere fliegende Konfektionen mit Platinenstecker erlauben alternativ mehr Flexibilität und Fehlertoleranz.
Bei den Standard M16B Kunststoffgehäusen kann das Schirmgeflecht des Kabels nicht über das Steckergehäuse übertragen werden. Zur Schirmübergabe bieten sich die 8-poligen Sonderversionen aus Metall an: T3524800U; T3528800U; T3527118U und T3527918U. Auf Anfrage prüfen wir gerne die Umsetzung weiterer Polbilder
Auch wenn beim Crimpanschluss der Übergangswiderstand minimal erhöht ist hat sich die Anschlusstechnik gegenüber dem Löten etabliert. Vor allem bei hohen Stückzahlen lohnt sich die Investition in Crimpautomaten in Sachen Materialkosten, Arbeitsaufwand und Qualitätssicherung. Wir haben langjährige Erfahrung mit der Crimptechnik und bieten serienübergreifend ein breites Portfolio an Crimpkontakten, gedreht und gestanzt, lose und als Bandware.
Durch Umwelteinflüsse kommt es häufig zur Oxidation an der Oberfläche von silber-beschichteten Kontakten, welche sich durch eine dunkle Färbung zeigt. Die Oxidschicht hat keine Auswirkung auf die Funktionalität und wird beim Stecken automatisch abgerieben. In Benutzung brennt die Oxidschicht gewöhnlich bei einer Belastung > 24V bzw. 200-300mA durch. Fließen kleinere Ströme empfehlen wir gold-beschichtete Kontakte um den Übergangswiderstand langfristig gering zu halten.
Standardweise besitzen unsere M16A/B Steckverbinder einen schwarzen Gehäusekörper aus Kunststoff. Mit den Hülsen T29935109C / T29935119C / T29935129C / T29935139C kann die Farbe der Tüllenversion auf blau, rot, gelb und grün angepasst werden. Darüber hinaus bieten wir bei entsprechenden Abnahmemengen eine farbliche Anpassung weiterer Kunststoff- und Metallkomponenten an.
Unsere M16 Geräteteile können alternativ zur Ringmutter auch mit einer SW20 Sechskantmutter ausgestattet werden (Teilenummer T 0422 060 9). Bei entsprechenden Abnahmemengen liefern wir das Bauteil auch gerne direkt mit Sechskantmutter.
Neben den Standard 5 und 7 Pol Kontaktlayout gibt es jeweils zusätzlich die Stereo Versionen. Historisch wurden diese zur Übertragung von Ton genutzt, heute setzt man aber meist andere Lösungen ein. Anwendungstypisch ist der Lötanschluss, daher sind diese Polbilder nicht mit Crimpkontakten verfügbar. Mit den Stereo Polbilder kann bspw. eine mechanische Kodierung (Poka Yoke) realisiert werden.
Bei einem Transfer der Produktionsstätte wurde im Jahr 2010 das "U" am Ende der Teilenummer zur eindeutigen Rückverfolgbarkeit eingeführt. Dimensionen, Material und technische Funktion blieben bei dem Prozess vollkommen unverändert. Heute ist das "U" unabhängig von der Supply Chain fester Bestandteil der Teilenummer.
